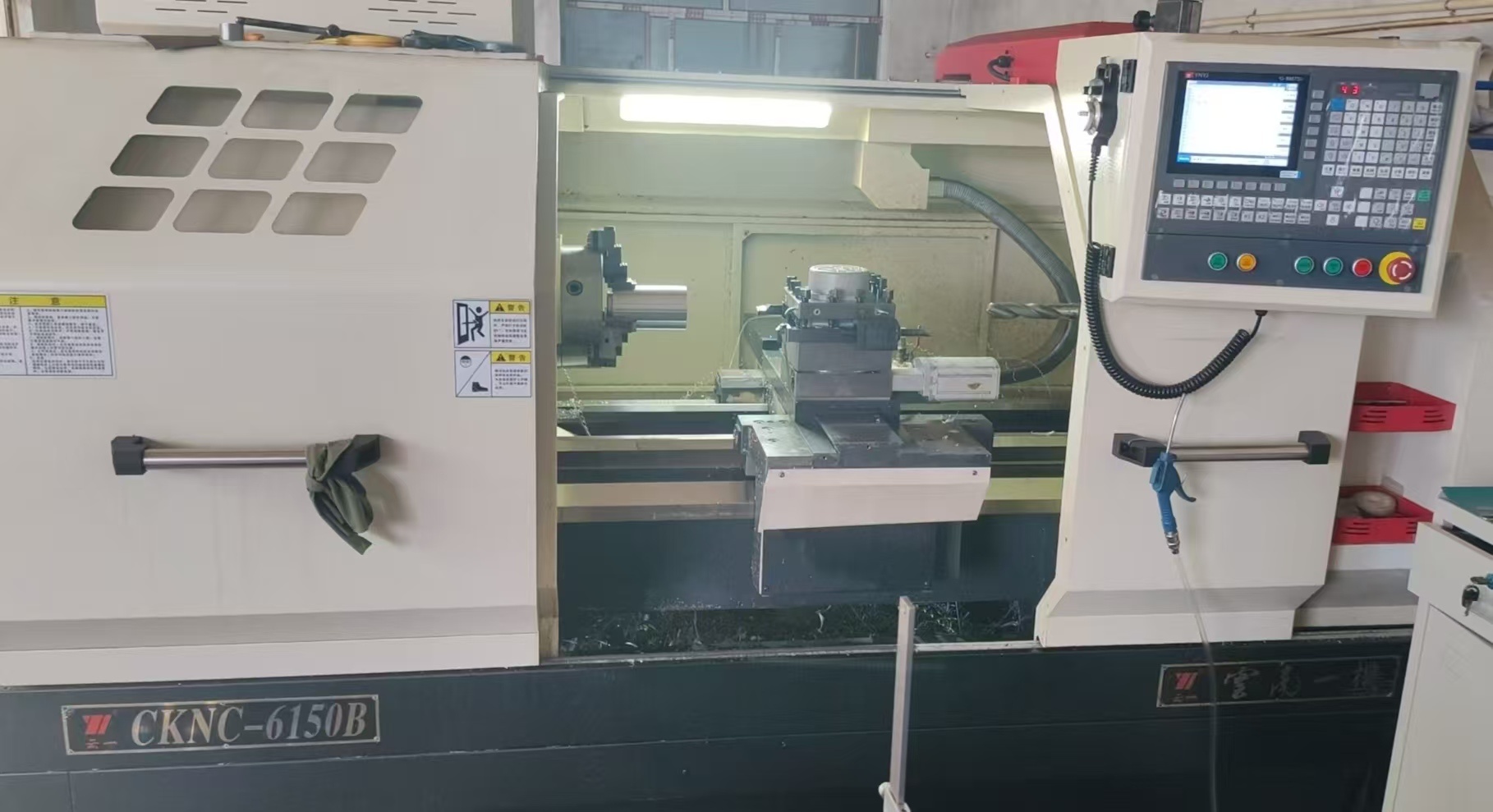

一、数控车床技术体系

1. 核心加工能力

• 车削范围：Φ0.1mm~Φ1000mm

• 精度等级：IT5~IT7级

• 复合加工：车铣/车磨一体化

• 特殊工艺：螺纹/椭圆/非圆曲面

2. 典型配置方案

基础型：两轴联动（X/Z）
进阶型：三轴联动（X/Z/C）
高端型：五轴车铣中心（Y/B轴）

二、机床结构解析

1. 核心模块技术参数
   | 模块 | 技术指标 | 检测标准 |
   |-------------|--------------------------|------------------|
   | 主轴系统 | 最高转速6000rpm | ISO 230-3 |
   | 刀塔 | 12工位（0.3s换刀） | VDI 3427 |
   | 导轨 | 线性滚柱导轨（0.003mm/m）| JIS B 6336 |
   | 数控系统 | 0.001mm分辨率 | GB/T 25669-2010 |

2. 关键功能部件

• 伺服驱动：绝对式编码器

• 液压系统：恒压力尾座

• 排屑系统：螺旋式+磁分

三、编程技术规范

1. 代码体系对比

G71 外圆粗车循环G72 端面粗车循环G76 精密螺纹循环G50 坐标系设定

2. 智能编程技术

• 参数化编程（宏程序）

• 三维仿真验证

• 自适应切削优化

四、工艺优化模型

1. 切削参数算法

转速计算：n=1000Vc/πD
进给优化：f=0.1×刀尖R
切削深度：ap≤0.8×刀尖R

2. 刀具管理矩阵
   | 材料 | 刀片类型 | 槽型 | 适用工序 |
   |------------|------------|-----------|------------|
   | 不锈钢 | CNMG | MF | 粗车 |
   | 钛合金 | VCMT | HP | 精车 |
   | 淬硬钢 | WNMG | FR | 断续切削 |

五、智能制造接口

1. 工业4.0集成

• MTConnect协议

• OPC UA接口

• 云端数据监测

2. 在机测量系统

• 激光对刀仪（±0.001mm）

• 探针测量（圆度/直径）

• 刀具破损检测

六、典型工艺案例

1. 汽车转向节加工

工序1：粗车（CBN刀片）
工序2：铣槽（动力刀座）
工序3：在线测量补偿
关键指标：位置度Φ0.03mm

2. 航空接头加工

• 异形螺纹（特殊牙型）

• 薄壁变形控制（0.1mm壁厚）

• 残余应力检测（X射线法）

七、维护保养体系

1. 点检项目表
   | 周期 | 项目 | 标准值 |
   |--------|---------------------|----------------|
   | 每日 | 导轨润滑 | 油膜可见 |
   | 每周 | 液压压力 | 3.5±0.2MPa |
   | 每月 | 主轴径向跳动 | ≤0.005mm |

2. 故障诊断树

表面粗糙度差
├─刀具磨损→更换刀片
├─振动异常→检查动平衡
└─参数不当→优化进给

[CNC主机]--OPC UA-->[MES系统]
                  ↓
[刀具管理系统]←RFID→[AGV配送]

本手册适用于：
① 大批量精密制造
② 柔性生产线构建
③ 难加工材料车削
④ 智能工厂改造

可提供：

• 工艺方案验证报告

• 数控系统二次开发

• 智能制造整体规划

• 刀具寿命优化方案
